在電力體系中，電流互感器的作用是把大電流變成小電流，將連接在繼電器及檢測儀器儀表的二次回路與一次電流的高壓體系阻隔，并將一次電流變換到5A或1A兩種規(guī)范的二次電流值。那么電流互感器接線方案是怎樣的呢？本文首要同享以下幾種不同的電流互感器接線方案。

（1）電流互感器第一種接線方案

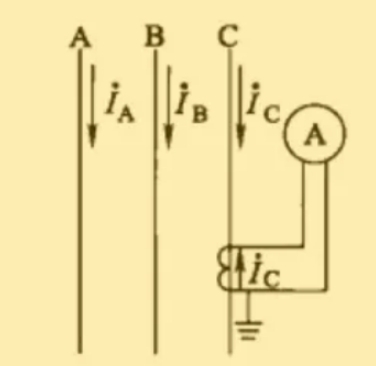

圖1是一臺電流互感器用于單相回路的接線方案，適用于只能檢測單相電流和單相功率及維護單相接地短路。

（2）電流互感器第二種接線方案

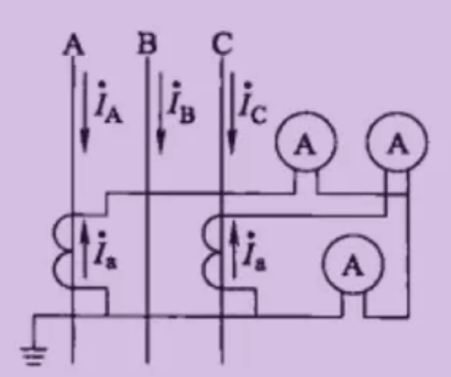

圖2是兩臺電流互感器不完全星形的接線方案，適用于檢測三相電流和三相功率及維護相間短路問題。

（3）電流互感器第三種接線方案

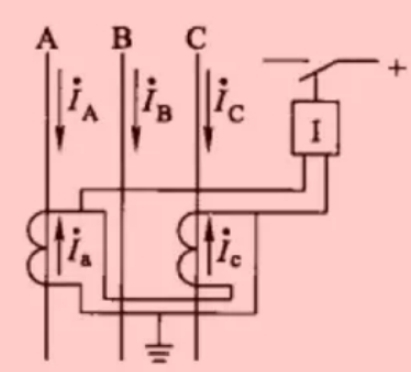

圖3是兩臺電流互感器二相電流差的接線方案，適用于檢測一相電流和維護相間短路問題。

（4）電流互感器第四種接線方案

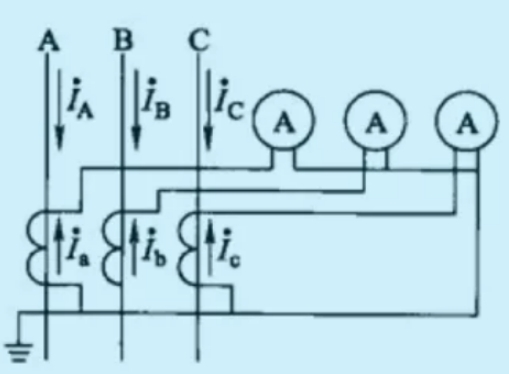

圖4是三臺電流互感器星形接線方案，適用于三相四線制體系檢測電流和功率，可維護任何辦法的毛病。

（5）電流互感器第五種接線方案

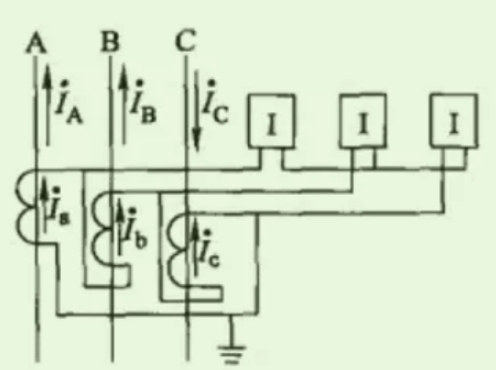

圖5是三臺電流互感器角形接線方案，適用于協(xié)作三個電流繼電器維護各種短路問題。

（6）電流互感器第六種接線方案

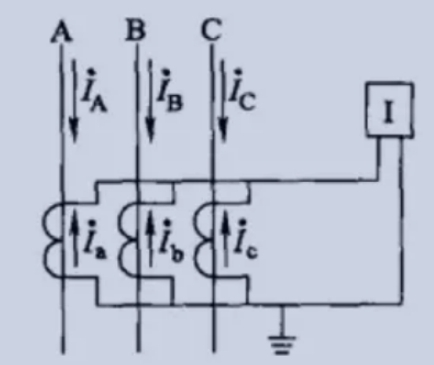

圖6是三臺電流互感器零序維護接線方案，適用于零序接地維護。當(dāng)然檢測零序電流最好的規(guī)劃仍是選用零序電流互感器。
